帶手動電磁閥-消防系統-手動控制

帶手動電磁閥概述：

帶手動控制電磁閥采用活塞型結構，具有啟閉迅速，性能可靠等優點，廣泛應用于體育場館、展覽館、工業標準廠房等系統的配套中。該閥附帶手動操作功能，防止在無法靠通過電源控制電磁閥開關的時候，可以人工手動打開關閉閥門。

帶手動電磁閥工作原理：

當線圈通電，動鐵芯吸合，，先導閥口處于開啟狀態，使主閥塞上腔降壓，主閥塞因壓差開啟，介質流通。

當線圈斷電，動鐵芯靠彈簧復位，先導閥口處于關閉閥狀態，使主閥塞上腔升壓，將主閥塞壓下，電磁閥關閉。

手動控制原理：在不帶電情況下，當手柄順勢旋轉，90度先導孔處于開啟狀態，使主活塞上腔降壓，主活塞因壓差開啟，介質流通。

當手柄逆時針旋轉90度先導孔處于關閉狀態，使主活塞上腔升壓，主活塞因壓差關閉，電磁閥關閉。

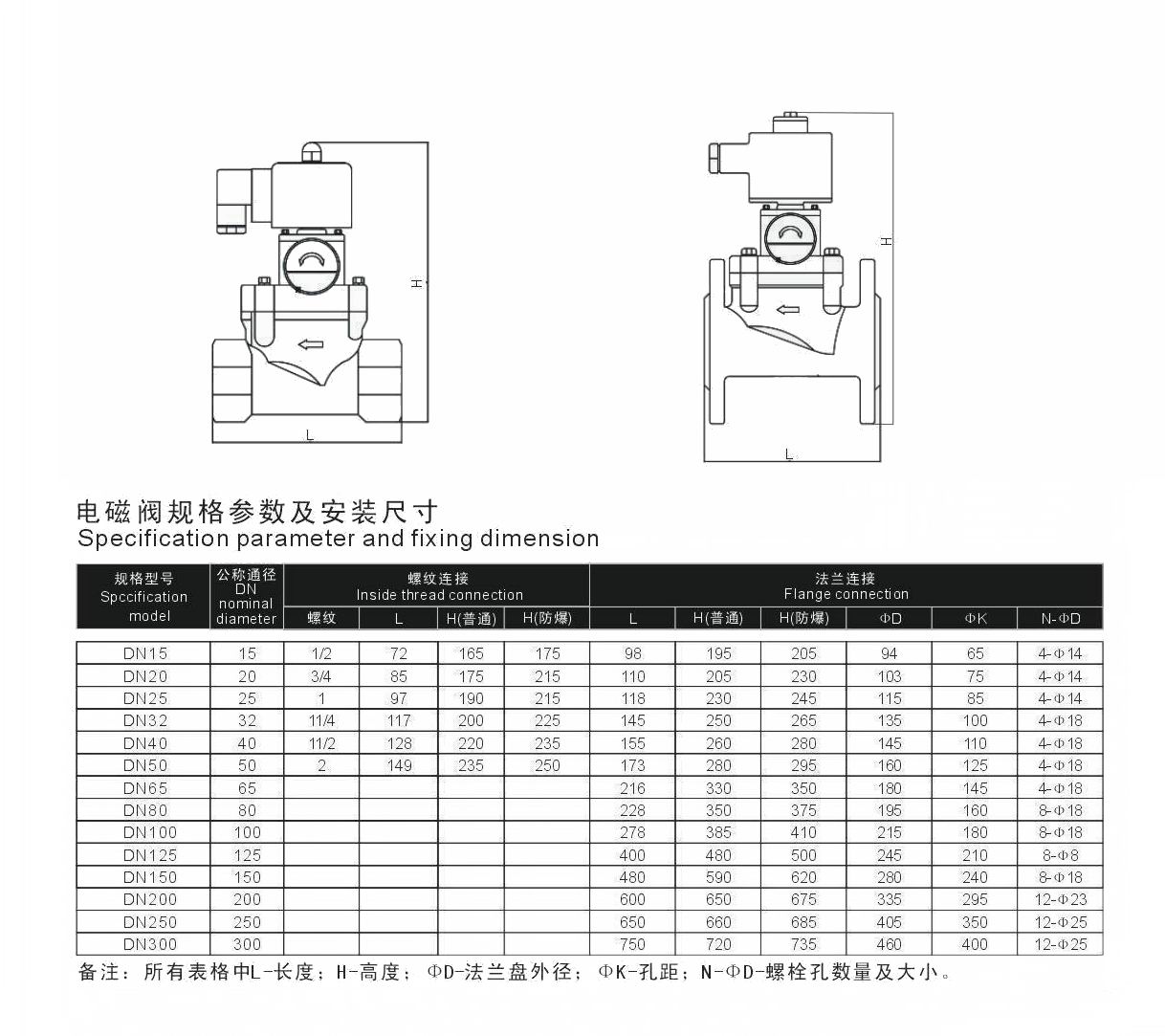

帶手動電磁閥安裝尺寸：

帶手動電磁閥安裝指南：

核對電磁閥銘牌所標參數是否為所選用產品的參數，是否符合使用要求。

接管之前要對管道進行沖洗，把管道中的雜質清除。電磁閥前端必須安裝過濾器。

如果介質會起水擊現象，那么應該選用多功能電磁閥或采取相應的防范措施。

蒸汽用電磁閥入口側應裝有疏水閥，疏水閥裝在低位，裝多通反沖過濾器。

電磁閥在閥體上用“箭頭”指出介質流動方向，安裝時要依照“箭頭”指示方向安裝。
