三通電磁閥-單線圈-雙線圈-換向

一進兩出-一進一出-兩進一出-高壓-高溫

三通電磁閥產品概述：

三通電磁閥是為了實現介質的換向、切換、分流的自動化控制。該閥閥體由兩個單獨控制的電磁閥組成，在實現了兩位三通的工作方式上，還可以每個閥芯的位置單獨由一個電磁鐵控制，從而實現介質的換向、切換、分流更加方便和快捷。具有流量大，動作靈敏，可靠性高，安裝方便，管路切換更靈活等特點。

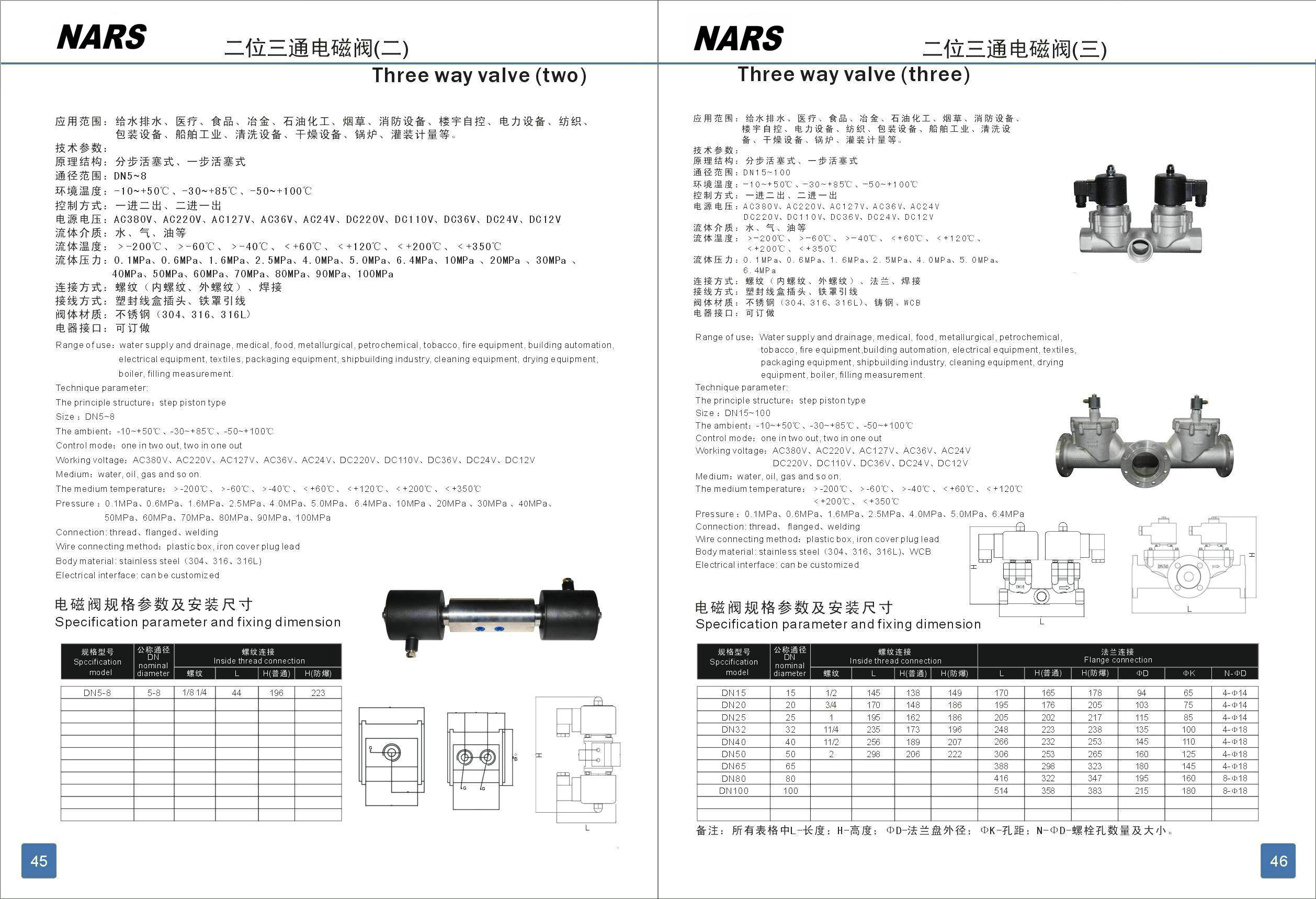

三通電磁閥技術參數：

三通電磁閥工作方式：

一進二出：當電磁閥線圈斷電時，出介質端第一路1-2關閉，第二路1-3打開；當電磁閥線圈通電時，出介質端1-2第一路打開，第二路1-3關閉；

二進一出：當電磁閥線圈通電時，進介質端第一路2-1打開，第二路3-1關閉；當電磁閥線圈斷電時 進介質端第一路2-1關閉，第二路3-1打開；

一進一出：常閉式---當電磁閥線圈通電時，進介質端第一路2-1打開，接口1-3關閉；當電磁閥線圈斷電時，進介質端第一路2-1關閉，接口1-3打開.

一進一出：常開式---當電磁閥線圈斷電時，進介質端第一路2-1打開，接口1-3關閉；當電磁閥線圈通電時，接口2-1關閉，接口1-3打開

注解：流體中若含有雜質，電磁閥進端必須安裝過濾閥，且無凝固及結晶現象。

電磁閥安裝方位無限制。（水平安裝、垂直安裝）

三通電磁閥工作原理結構尺寸圖紙：
