三通換向電磁閥-換向-高壓-分流-合流

三通換向電磁閥產品概述：

三通電磁閥閥體由兩個單獨控制的電磁閥集成，在實現了兩位三通的工作方式上，還可以每個閥芯的位置單獨由一個電磁鐵控制，從而使介質的換向、切換、分流更加方便和快捷。具有流量大，動作靈敏，可靠性、安裝方便，管路切換靈活高等特點。主要應用于系統介質的換向、切換、分流等控制系統中。

三通換向電磁閥工作方式：

一進二出：當電磁閥線圈斷電時，出介質端第一路1-2關閉，第二路1-3打開；當電磁閥線圈通電時，出介質端1-2第一路打開，第二路1-3關閉；

二進一出：當電磁閥線圈通電時，進介質端第一路2-1打開，第二路3-1關閉；當電磁閥線圈斷電時 進介質端第一路2-1關閉，第二路3-1打開；

一進一出：1、常閉式---當電磁閥線圈通電時，進介質端第一路2-1打開，接口1-3關閉；當電磁閥線圈斷電時，進介質端第一路2-1關閉，接口1-3打開.

2、常開式---當電磁閥線圈斷電時，進介質端第一路2-1打開，接口1-3關閉；當電磁閥線圈通電時，接口2-1關閉，接口1-3打開；

三通換向電磁閥安裝要求：

安裝電磁閥前，管道必須清洗干凈。閥前須安裝過濾器，蒸汽管道須安裝電磁閥和疏水閥。

電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。

安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致。

在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑。

電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。

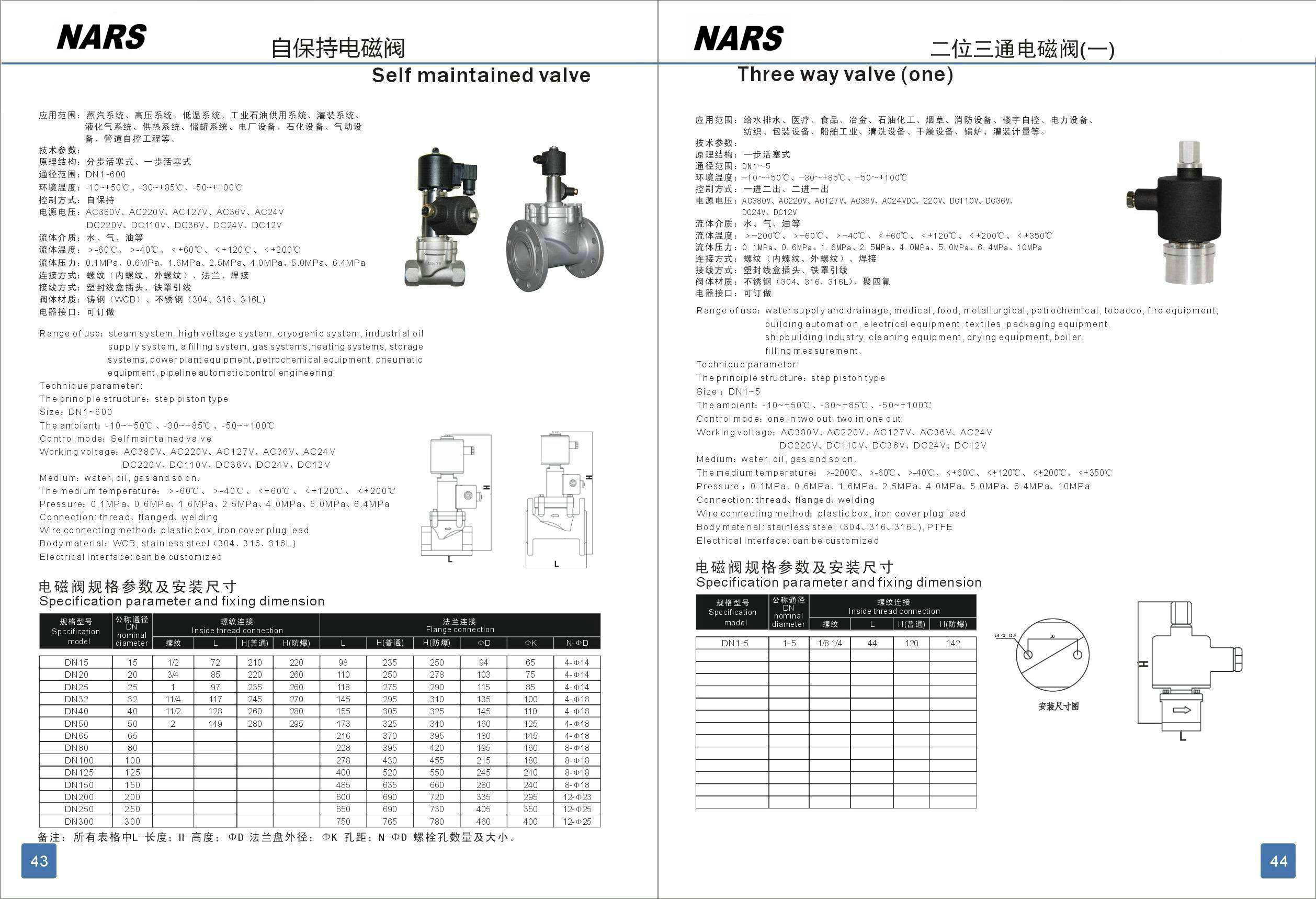

三通換向電磁閥選型樣本安裝圖紙：
