氣動流量調節閥高精度調節|使用注意事項|安裝要求

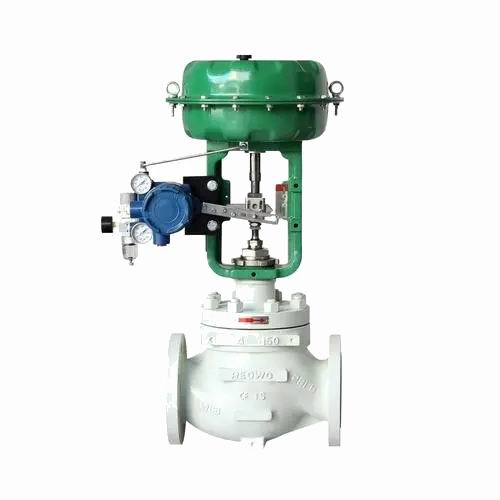

氣動流量調節閥是石油、化工、電力、冶金等工業企業廣泛使用的工業過程控制儀表之一。以壓縮氣體為動力源，以氣缸為執行器，并借助于閥門定位器等附件驅動調節閥，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度、液位等各種工藝過程參數。

氣動流量調節閥又名氣動控制閥，在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成，適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。

氣動流量調節閥參數：

形式：直通單座鑄造球型閥

公稱通徑：8MM-1000MM

公稱壓力：PN16-500bar

法蘭標準：JB/T79.1-94、792-94等

材料：鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等

上閥蓋：標準型：-17-230℃  散熱型：230-450℃  低溫型：-60--196℃  波紋管密封型：-40-350℃

閥蓋形式：螺栓壓緊式

填料：V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

結構形式：單座柱塞型 閥內組件 閥芯型式 單座柱塞型閥芯  雙座導向性閥芯 套筒式

流量特性：等百分比特性和線性特性

材料：不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

氣動流量調節閥作用形式：

氣關式（B）- 失氣時閥位開（FO）；

氣開式(K)一失氣時閥位關(FC)

附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動流量調節閥安裝原則：

（1）氣動調節閥安裝位置，距地面要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的調節閥，必須保證操作、觀察和調整方便。

（2）調節閥應安裝在水平管道上，并上下與管道垂直， 一般要在閥下加以支撐，保證穩固可靠。對于特殊場合下，需要調節閥水平安裝在豎直的管道上時，也應將調節閥進行支撐（小口徑調節閥除外）。安裝時，要避免給調節閥帶來附加應力）。

（3）調節閥的工作環境溫度要在(－30℃～+ 60℃)，相對濕度不大于95%。

（4）調節閥前后位置應有直管段，長度不小于10倍的管道直徑（10D），以避免閥的直管段太短而影響流量特性。

（5）調節閥的口徑與工藝管道不相同時，應采用異徑管連接。在小口徑調節閥安裝時，可用螺紋連接。 閥體上流體方向箭頭應與流體方向一致。

（6）要設置旁通管道。目的是便于切換或手動操作， 可在不停車情況下對調節閥進行檢修。

（7）調節閥在安裝前要徹底清除管道內的異物，如污垢、焊渣等。

氣動流量調節閥使用注意事項：

1、 本閥應存放在干燥的室內，通路兩端必須堵塞。不準堆置存放

2、 長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應涂以防銹油，防止生銹。

3、 本閥應安裝在水平管道上，必修垂直安裝。閥桿向上。

4、 必修按圖示箭頭所指示介質流動方向進行安裝。
