電動雙向球閥-用于氫能源

電動雙向球閥能夠?qū)崿F(xiàn)兩個方向上的流體流通，即可同時實現正向和反向的介質流動。通過電動執行器來驅動球體旋轉，實現對介質流動方向的控制的閥門。它由電動執行器和球閥兩部分組成。

1、電動執行器：電動執行器是電動雙向球閥的動力源，它通常包括電動驅動裝置、控制電路和位置反饋裝置等。電動驅動裝置可以是電機或電動液壓執行器，控制電路用來控制電動執行器的運行狀態和動作方向。位置反饋裝置用來實時反饋球閥的開度或位置。

2、球閥：球閥是電動雙向球閥的關鍵部分，它通常有一個球體和兩個端口。球體在閥體內部有一個穿過的孔道，通過旋轉球體來控制介質的流通方向。當球體轉動時，其中一個端口與孔道對齊，介質可以流過，而另一個端口與孔道脫離對齊，阻止介質流動。

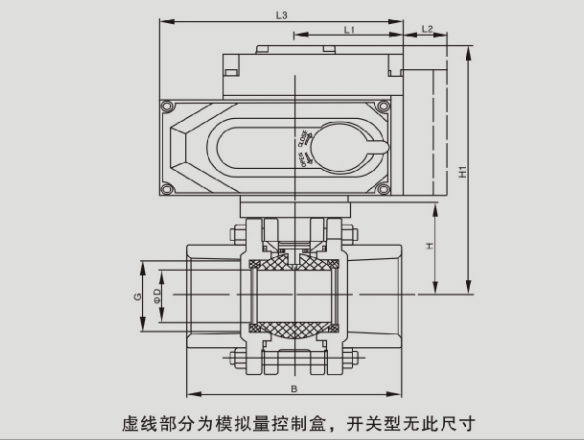

電動雙向球閥結構圖：

電動雙向球閥連接尺寸：

電動雙向球閥具有以下特點：

1. 自動操作：電動執行器，能夠?qū)崿F(xiàn)遠程控制和自動化操作，無需人工干預，方便快捷。

2. 雙向流通：能夠?qū)崿F(xiàn)兩個方向上的流體流通，即可同時實現正向和反向的介質流動。

3. 良好的密封性：球體和閥座之間具有良好的密封性能，閥關閉時能夠有效阻止介質泄漏。

4. 可調節流量：通過調整球閥的開度，可以實現流量的控制和調節。

5. 耐腐蝕性：球體和閥座材料選用耐腐蝕材料，能夠適應各種腐蝕性介質的要求。

6. 安全可靠：電動執行器具有自我保護功能，過載保護、電流過大保護等，安全可靠運行。

電動雙向球閥技術參數：

1. 閥體材質：通常有碳鋼、不銹鋼304、316等材質可選，根據介質性質選擇合適的材質。

2. 閥門尺寸：表示閥門的通徑大小，常見的尺寸有DN15-DN100等，根據工程需求選擇。

3. 額定壓力：表示閥門的額定工作壓力，常見的額定壓力有PN16、PN25、PN40等。

4. 密封結構：通常有軟密封和金屬密封兩種結構，根據工況選擇合適的密封結構。

5. 電動裝置額定功率：表示電動裝置的額定工作功率，根據閥門的尺寸和工作要求選擇。

6. 控制方式：可以選擇手動控制、信號控制或遠程控制等方式進行操作。

7. 介質溫度范圍：表示閥門可承受的工作介質溫度范圍，根據工程需求選擇。

8. 介質壓力范圍：表示閥門可承受的工作介質壓力范圍，根據需求選擇合適的壓力范圍。

9. 閥門執行器類型：可以選擇開關型，調節型、或者智能型。根據工作要求選擇適合的。

10. 控制電源：可以選擇交流電源或直流電源，根據現場電源情況選擇合適的電源類型。

應用領域：電動雙向球閥廣泛應用于各種工業領域，如氫能源、石油、化工、冶金、電力、制藥等。它可以用于控制各種介質的流動方向，如氣體、液體和懸浮顆粒介質等。由于具備可靠性高、操作方便、響應迅速等優點，電動雙向球閥在工業自動化控制系統中得到廣泛應用。
