電動出口型球閥通過電動執行機構驅動球體旋轉來實現開關控制。具有結構緊湊、重量輕、啟閉迅速、操作方便、流體阻力小、密封性能好等優點。

結構組成：

電動執行機構：電動執行機構是驅動球體旋轉的關鍵部件，通常由電動機、減速機構、行程控制機構等組成。電動機提供動力，減速機構將電動機的高速旋轉轉換為球體旋轉所需的低速大扭矩輸出，行程控制機構則控制球體的開關位置。

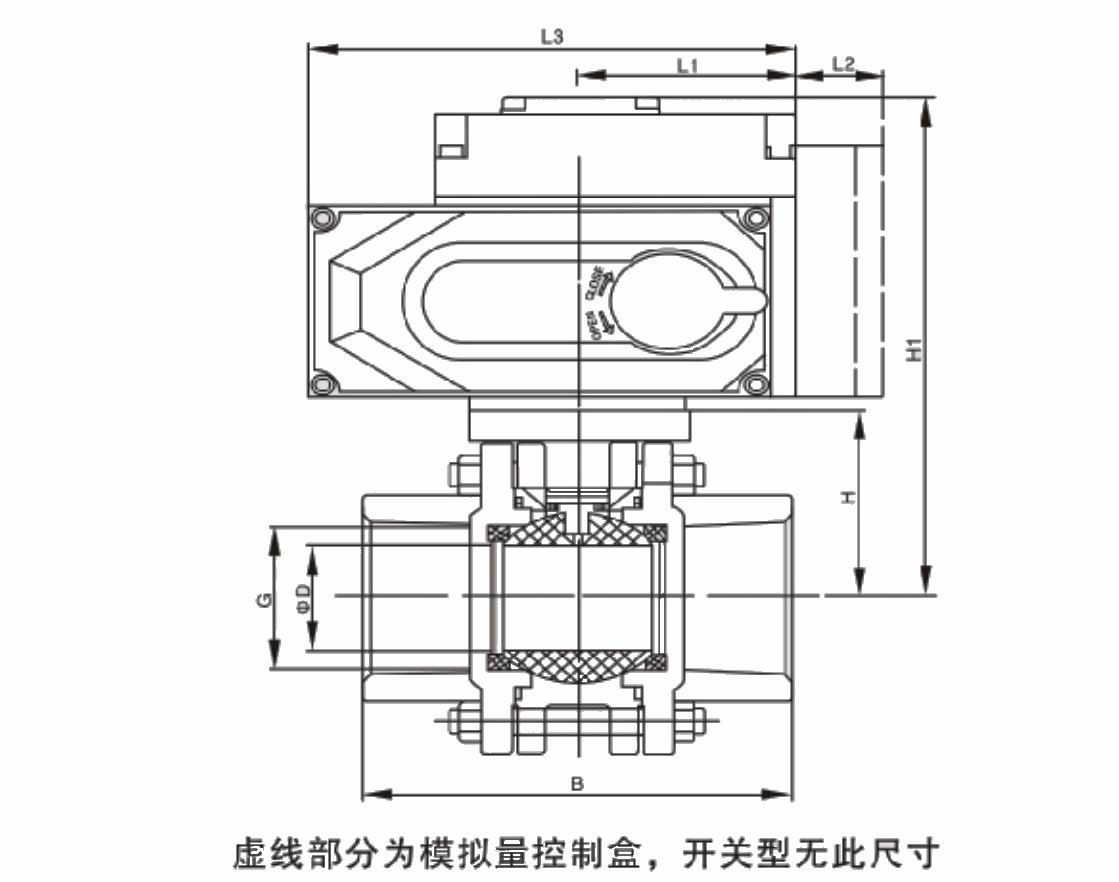

三片式球閥：三片式球閥由閥體、閥座、球體、閥桿等部件組成。閥體分為三片式結構，方便安裝和維修。球體是閥門的關鍵部件，通過閥桿與電動執行機構連接，實現旋轉開關功能。閥座采用特殊材料制造，具有良好的密封性能和耐磨性。

控制系統：控制系統是電動三片式球閥的重要組成部分，包括控制器、傳感器、電源等。控制器接收來自傳感器的信號，根據設定的控制邏輯控制電動執行機構的動作。傳感器用于監測閥門的開關狀態、介質流量等參數，為控制器提供反饋信號。

工作原理:

電動出口型球閥工作原理相對簡單。當控制器接收到開啟信號時，電動執行機構啟動，驅動球體旋轉90度，使閥門處于開啟狀態。此時，介質可以順暢地流過閥門。當控制器接收到關閉信號時，電動執行機構再次啟動，驅動球體反向旋轉90度，使閥門處于關閉狀態。此時，閥門截?cái)喙艿乐械慕橘|(zhì)流動。

特點與優勢：

結構緊湊：電動三片式球閥采用三片式結構，使得閥門整體結構緊湊，占用空間小。

重量輕：相比傳統閥門，電動三片式球閥的重量更輕，便于安裝和維修。

啟閉迅速：電動執行機構驅動，電動三片式球閥的啟閉速度非常快，適用于快速響應的場合。

操作方便：通過控制系統可以實現遠程控制或自動化控制，提高了操作便捷性。

流體阻力小：球體與閥座接觸面積小，流體通過時的阻力較小，有利于降低管道系統的能耗。

密封性能好：閥座具有良好的密封性能和耐磨性，能有效防止介質泄漏。

適應性強：可適應不同介質和工況條件的要求，具有良好的通用性和互換性。
