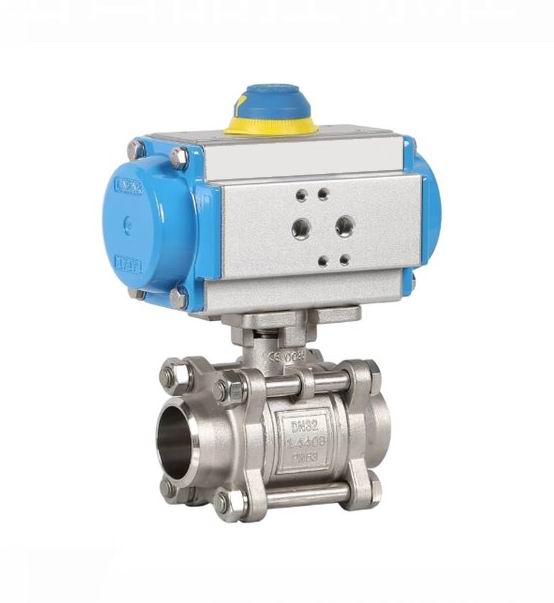

氣動高真空球閥-真空-活套快裝法蘭

氣動高真空球閥是一種常用于真空系統中的閥門，主要用于控制真空系統中氣體流動的開關裝置。主要組成部分包括閥體、閥球、閥座和氣動操作裝置。

閥體通常采用鑄造工藝制造，閥體內部設有球孔，其中閥球可以旋轉，通過控制閥球的旋轉角度來控制氣體流量。閥球和閥座之間的密封面通常采用聚四氟等高強度材料進行密封，以確保閥門的氣密性能。

操作方式有手動操作和氣動、電動操作。手動操作通常通過旋轉操作桿，將閥球旋轉到合適的位置來控制氣體的流動。氣動操作通過氣源驅動閥桿帶動球芯旋轉，達到開關調節介質流量的效果，電動操作通常采用電機控制，可以實現高精度控制和自動化控制。

氣動高真空球閥在真空系統中的應用非常廣泛，特別適用于高真空和超高真空環境中的氣體控制。它具有快速的反應速度、高精度控制和良好的密封性能，能夠滿足真空系統中的不同氣體控制需求。

氣動高真空球閥技術參數：

1. 閥門類型：可分為手動、氣動和電動三種類型，用戶需根據需要選擇合適的閥門類型。

2. 材質：閥體和閥門材質通常采用不銹鋼304、316等材料，根據要求選擇合適的材質。

3. 公稱通徑：公稱通徑通常范圍為DN6~DN200，根據管道規格選擇適當的公稱通徑。

氣動高真空球性能參數：

適用范圍(Pa)：螺紋連接1.6x106～1.3x10-4、活套法蘭0.6x106～1.3x10-4

閥門漏率(Pa.L/S)：≤1.3x10-4

氣源壓力(MPa)：0.4~0.6

介質溫度(℃)：-30～+150、-30～+240(PPL密封)

法蘭標準：/；GB6070

安裝位置：任意

控制電路：標準：開關型、特殊：調節型

信號反饋：智能型

氣動高真空球閥主要材料：

閥體、閥蓋、閥桿：不銹鋼

密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。
