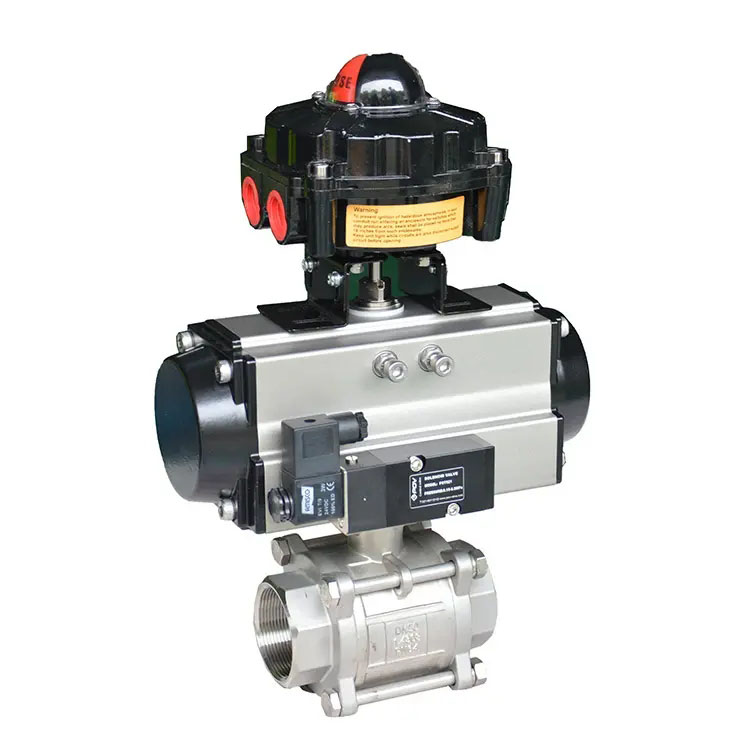

氣動SAE法蘭球閥-高壓液壓系統

氣動SAE法蘭球閥是一種常用的管道閥門，具有SAE法蘭連接口，適用于高壓液壓系統中的流體控制。

其主要特點包括：

SAE法蘭連接口，方便安裝和維護。

1、球體結構，開關靈活、密封性好。

2、高壓耐壓能力強，可承受高壓液壓系統的工作壓力。

3、結構簡單、可靠性高，易于維護。

4、可以實現雙向流量控制，適用于液壓系統中的多種工況。

氣動SAE法蘭球閥技術參數：

1.系列代號: BKH-SAE-FS (閥塊型球閥DN13-25 )，MKH-SAE-FS (閥塊型球閥DN32-50) ,

帶SAEJ518C標準的SAE法蘭接頭;

2 ,與球閥連接的法蘭或管接頭的壓力級: 210、420 ( bar);

3.公稱通徑: 13、20、 25. 32、40、50; .

4.閥體、接頭材料: 1-45#、3-316不銹鋼;

5.球芯、閥鎖材料: 1-45#、3-316不銹鋼;

6.球封材料: 1-POM (聚甲醛)、2-PTFE (聚四氟乙烯);

7.閥體與接頭和閥鎖處密封材料: 1-NBR(J晴橡膠)、2-FPM/FKM(氟橡膠);

8.氣動執行器形式: 01-單作用、02- B雙作用、03- B防爆、09-帶附件 ;

9.表面處理: 1-藍白三價鉻;

氣動SAE法蘭球閥由球體、閥座、法蘭、氣動操作裝置等部件組成。其操作原理是通過氣動操作裝置控制球體的旋轉，從而實現流體的開關控制。在液壓系統中，SAE法蘭球閥通常用于控制高壓液體的流動方向、流量和壓力等參數，為系統的運行提供重要保障。
