緊急切斷電磁閥-常開型-燃氣專用

緊急切斷電磁閥結構原理：

在平常工作中閥門處于常開狀態，線圈處于斷電狀態，不消耗電能，當泄露發生時，報警器向線圈輸入電源，動鐵芯吸合，連桿失去支撐，在彈簧和活塞重力的作用下，快速關閉主閥口，切斷燃氣源，并進入自鎖狀態。

此時撤去電源，閥門仍處于關閉狀態，不會自動打開。當工作人員處理完事故，擰開防護罩，線圈無電后，需要人工將拉桿拉起，恢復正常供氣。

緊急切斷電磁閥技術參數：

產品通徑：DN15MM-DN600MM  /  適應介質：天然氣、氫氣、煤氣、液化氣、瓦斯等

原理結構：分布活塞式、一步活塞式 / 工作壓力：0-0.1mpa、0-0.4mpa、0-0.6mpa

控制方式：常開（手動復位，24小時通電） / 公稱壓力：PN16

連接方式：法蘭、內螺紋、焊接 / 關閉時間：0.1秒 / 泄漏量 ：零泄漏

打開方式：手動復位 / 環境溫度：-50~+150℃ / 介質溫度：-30~+80℃

電源電壓：DC24V、AC220V等 / 電壓公差：-15%~+10%

閥體材質：鑄鋼、不銹鋼、鋁合金 / 金屬內件：不銹鋼304 / 開閉方向：上下

密封材質：氟橡膠 / 操作系數：通電型 / 防爆類型：隔爆型 / 防爆等級：Exd II CT5

外殼防護等級：IP65、IP67可選 / 接線方式：防爆鐵罩三芯雙護套電纜（引線式、封閉式）

出線長度：1.5米、可根據客戶要求定制

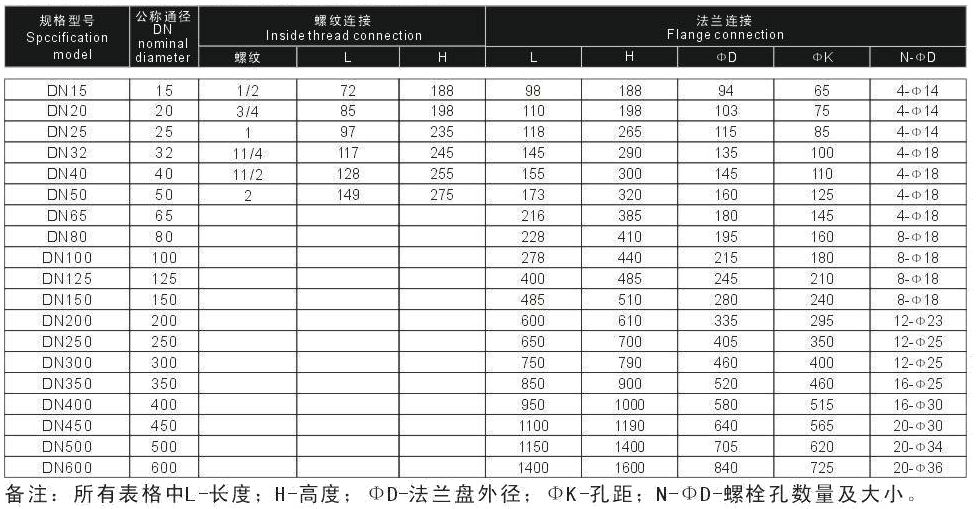

緊急切斷電磁閥安裝尺寸：

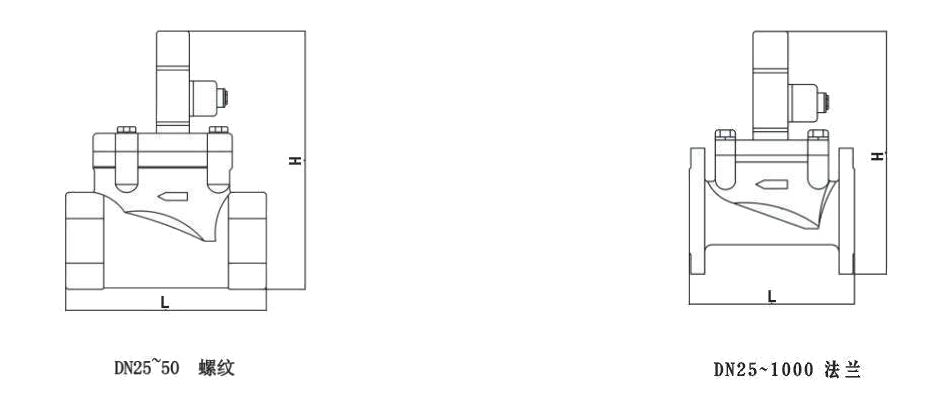

緊急切斷電磁閥安裝示意圖：
