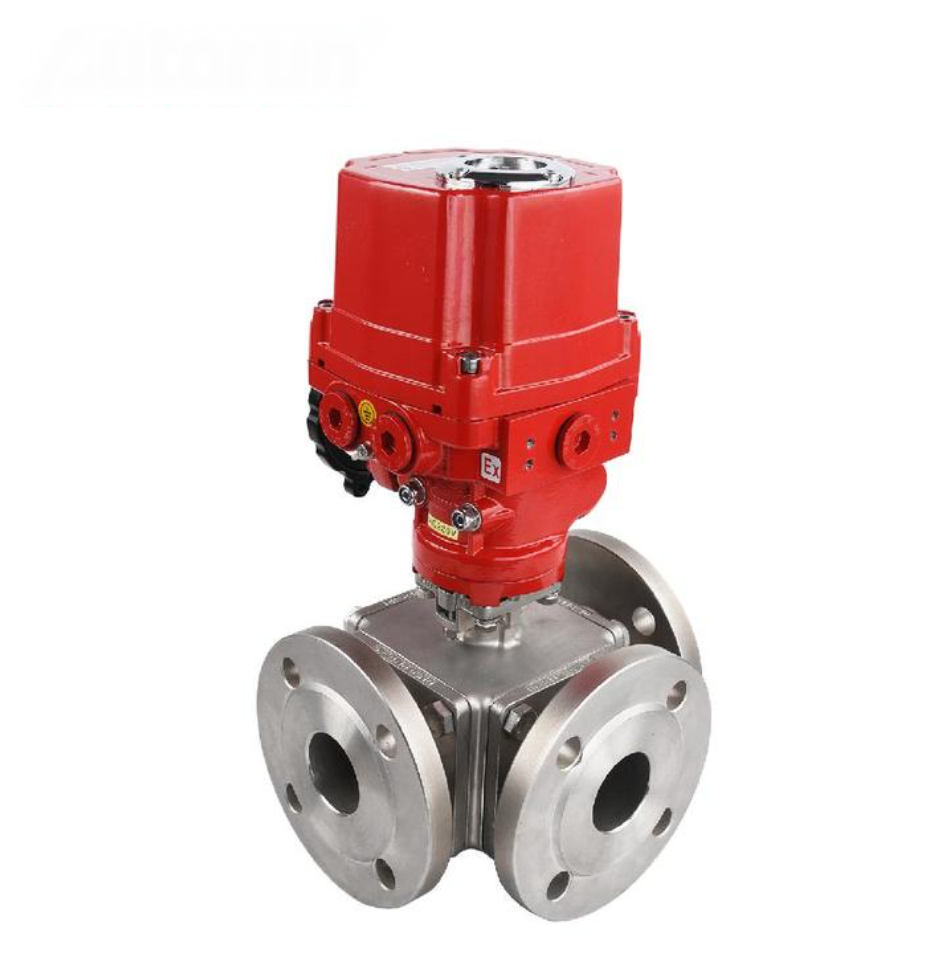

電動三段式球閥-用于半導體-出口型

電動三段式球閥是一種通過電機驅動的閥門，由閥體、閥蓋和閥球組成。閥體由兩個對稱的半球體和一個中間體構成。閥球通過閥桿與電機連接，通過電機的旋轉運動控制閥球的開啟和關閉。閥球的密封面采用可調節的硬質合金球配合密封圈，以實現較好的密封性能。電動三段式球閥通常用于液體和氣體的流體控制系統，具有結構簡單、操作方便、密封性能可靠等優點。

電動三段式球閥技術參數:

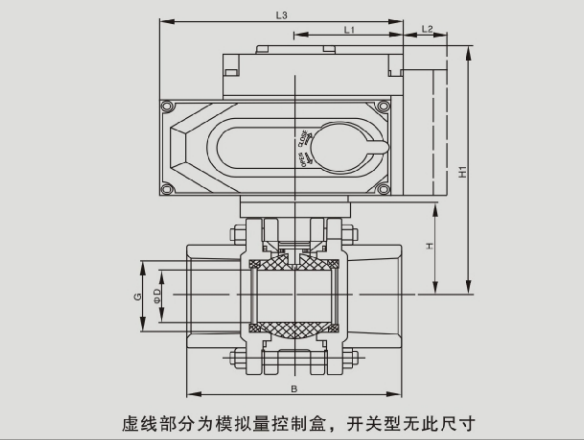

電動三段式球閥結構圖：

電動三段式球閥連接尺寸：

電動三段式球閥是一種具有較高密封性能和可靠性的閥門，廣泛應用于液體和氣體的流體控制系統中。以下是對電動三片式球閥的詳細介紹：

結構特點：

電動三段式球閥具有以下幾個特點：

1. 結構簡單：由閥體、閥蓋和閥球組成，安裝和維護方便。

2. 密封可靠：閥球的密封面采用可調節的硬質合金球配合密封圈，能夠提供較好密封性能。

3. 操作方便：通過電機的旋轉運動控制閥球的開啟和關閉，可以實現遠程控制操作。

4. 耐高壓：具有較高的承壓能力，適用于高壓流體控制系統。

5. 阻力小：采用球體結構，閥體內部通道暢通，流阻小，減少了流體的壓力損失。

6. 適用范圍廣：可用于液體和氣體的流體控制系統，適用于多種介質和工況。

7. 操作可靠：采用電動驅動，可以實現精確的控制和自動化操作，提高操作的穩定性和準確性。

電動三段式球閥的安裝通常包括以下步驟：

1. 準備工作：確認球閥的型號、尺寸和材質與管道系統的要求相符。清理管道系統以確保無雜物和污物。

2. 安裝閥體：將球閥的閥體與管道連接，使用適當?shù)穆菟ê蛪|圈進行固定。注意確保閥體與管道之間形成可靠的密封。

3. 安裝執行器：根據球閥與執行器的連接方式，將執行器與球閥連接，通常是通過螺栓進行固定。確保執行器的軸與球閥旋轉軸對齊。

4. 連接電源和控制信號：根據執行器的電源要求，將電源線連接到執行器，并根據控制信號的要求連接控制線。

5. 調整執行器和控制系統：根據控制系統的要求，對執行器進行調整，以保證球閥開合的準確性和可靠性。

6. 進行測試和調試：在安裝完成后，進行球閥的測試和調試，確保其正常工作和密封性能符合要求。

7. 完善安裝：將執行器和控制系統的電線進行固定，并對安裝進行檢查，確保所有的連接和固定都牢固可靠。

注：上述安裝步驟僅供參考，具體的安裝步驟可能會因不同的球閥型號和制造商而有所差異。在進行安裝之前，建議閱讀球閥的安裝說明書，并遵循指導進行安裝。

電動三片式球閥具有結構簡單、維修方便和可靠的密封性能等優點，適用于各種流體控制系統中的液體和氣體控制。在選型時，需要考慮閥門的額定壓力、通徑、工作溫度、工作介質等因素，并選擇適合的規格和型號。
