電動卡箍球閥|精密檢驗流程|嚴格品質管理

電動卡箍球閥概述：

電動卡箍球閥經過精密檢驗流程和嚴格品質管理，采用內外拋光和滅菌處理。采用卡箍快裝式連接，全包的F4密封，沒有死角方便拆卸、清洗、維修，其中三通衛生級球閥適用于衛生級管路介質換向、分流、合流、混流。配氣動執行器、電動執行器實現自動化控制。

電動衛生級球閥是由衛生級球閥與電動執行器配套組成，一般采用快裝接頭的卡箍連接方式，顧也被稱為電動快裝球閥。電動衛生級球閥符合食品級衛生標準，閥門組件均采用不銹鋼精制而成，流道內壁經過精密拋光和除菌處理，以及嚴格的檢驗流程，可適用于食品、飲料、制藥等管路系統中做通斷或流量控制使用。電動衛生級球閥兩端的快裝連接方式特別易于拆卸、清洗以及維修，并且密封圈采用全封閉形式，沒有任何死角且容易清洗，能夠保證管道衛生及保持流體暢通無阻。

電動卡箍球閥優點：

1，精密加工鍛打，表面光滑無死角，無縫、自動排空，耐腐蝕耐高溫；

2，電動快裝球閥外形美觀，質感性能強，加工均經過精密拋光和滅菌處理；

3，閥體采用不銹鋼SUS304、316L及更高等級材質制作，保證衛生標準。

4，電動快裝球閥連接方便，兩端為卡箍連接，易于拆卸、清洗、維修以及更換。

電動卡箍球閥技術參數：

公稱通徑 DN08～DN100(mm)

公稱壓力 PN1.0MPa

結構形式 一體式

閥座密封 聚四氟乙烯(PTFE)≤180℃

鏈接方式 卡箍快裝式、焊接式、螺紋式

閥體材質 不銹鋼304、316、316L

球芯材質 不銹鋼304、316、316L

使用電壓 DC-12V, 24V; AC-24V, 110V, 220V, 380V

適用介質 酒類、食品、生物工程、制藥、飲料、乳品等

控制方式 切斷式（開關控制）、智能調節型（4-20mA信號）

電動卡箍球閥用途：

電動衛生級球閥具有良好的耐蝕性、耐熱性等特點，完全按照高規格的制造標準，是工業用閥門無法替代的，并且球閥表面光滑確保清潔，無介質積存區域，不會產生潛在的污染，特別適合用于食品、藥類、啤酒以及飲料等行業中的加工，以及對衛生等級要求很高的場所。

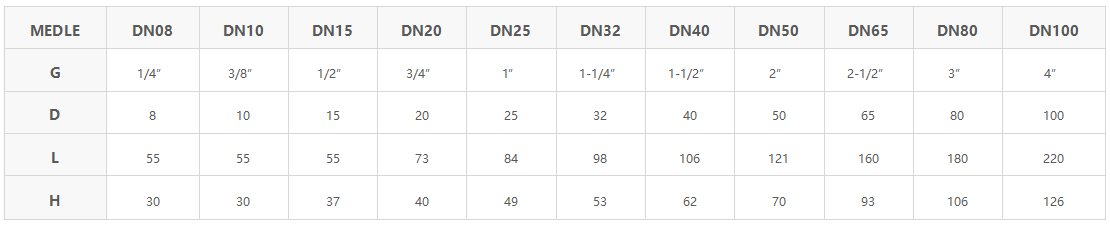

電動卡箍球閥外形尺寸：

結構長度及連接法蘭尺寸可根據用戶要求設計制造。

電動卡箍球閥執行器選項：

1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V（可選）

2、工作參數：介質類型、溫度、壓力

3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型（輸入輸出4-20mA）

4、其它配置：防爆型電動執行器，帶手動裝置（無電源的情況下可手動開關閥門）

電動卡箍球閥電動執行器參數：

電動執行機構有手動型（電動+手動）、開關型、調節型（伺服控制型）和智能型四種控制方式，可根據具體需求選擇相應的種類及尺寸。

電動卡箍球閥電動執行器性能及特點：

優質鋁合金壓鑄外殼，外觀精巧，造型美觀，最大扭矩4000Nm，防護等級可達IP68。整機經過2kgf/cm2密封性實驗，可置于20m水深不滲漏。

閥門狀態顯示

簡潔明了可清晰地顯示閥門開啟角度。鏡片采用經過特殊強化處理的玻璃鏡片，拒絕采用抗老化性差，受溫度變化極易變形的塑料鏡片。

導電塑料定位器

高品質導電塑料定位器，精度更高，壽命更長。

電氣限位行程微調節裝置

只需一只六角扳手，即可很方便地對執行機構的開向電氣限位行程進行調整。同時獨特的微量調節功能，使得電氣限位行程的調整更加精準。

伺服控制器

獨特的電子制動功能有效消除電機慣量，定位精確0.3%以上。輸入、輸出，電源三級光電隔離，搞干擾性能卓越，可控硅輸出，動作時間快，頻度可達1200次。

機械限位行程調節裝置

不銹鋼制作的機械行程限位螺栓和擋塊可精確在調節執行機構至某一角度。為了方便調節，螺栓置于外部，每次調節后不銹鋼螺母確保定位行程序終止。一般出廠時角度為0-90度，但也可以調節至任何角度。

電動卡箍球閥安裝注意事項：

1、本品出廠前已經過全面調試，實際安裝時，因閥門、聯軸器等原因有可能不能滿足您的使用要求，重新調試時請遵循產品說明書進行調試，如果還未解決請聯系客服，將會安排技術工程師指導安裝。

2、請嚴格按照說明書進行安裝與調試，可參考安裝接線圖進行安裝。

3、不可在未了解清楚安裝與調試流程的情況下進行安裝調試，避免造成不可逆電機損壞。

4、如果訂購的是非防爆型執行器，請避開易燃易爆環境。

5、安裝時請預留接線、手動操作等維修用空間
